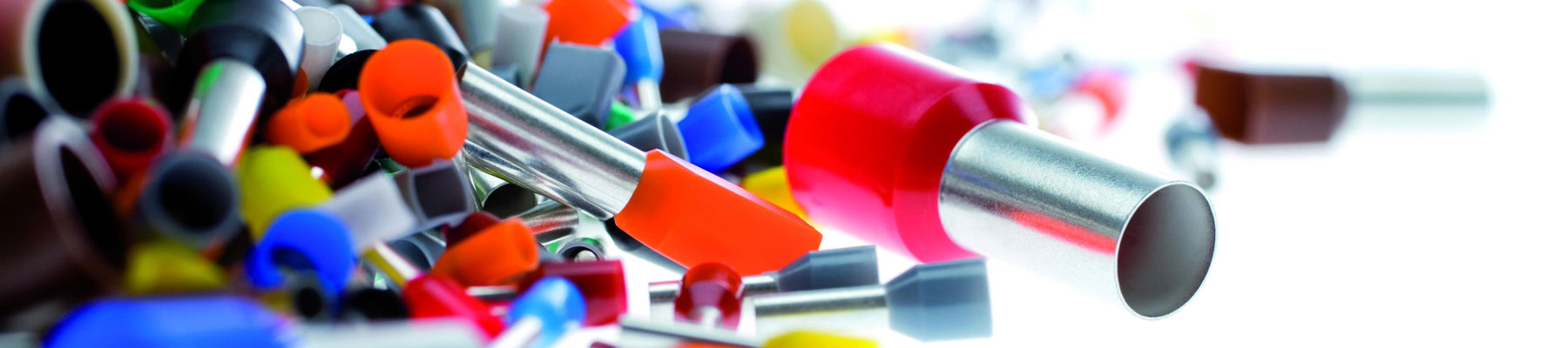

Embouts de câbles
Les embouts de câbles sont des tubes de cuivre avec ou sans collier isolant qui sont sertis sur l’extrémité dénudée d’un fil électrique. Un embout de câble est disponible en version isolée et non isolée. Le collier isolant en polypropylène assure une installation simple et une protection supplémentaire autour des pièces sous tension. Les produits sont régulièrement utilisés dans des bornes à vis, tels que des borniers ou un disjoncteur. WKK fournit des embouts de câbles isolés et non isolés. Vous pouvez également nous contacter pour une pince à embouts de câbles et des assortiments d’embouts de câbles.
Que sont les embouts de câbles?
Un embout de câble est constitué d’un mince tube de cuivre étamé, parfois avec une gaine isolante en polypropylène. Le produit est placé autour d’une extrémité de câble et rétréci. Un embout de câble sert aux fins suivantes:
- Une connexion électrique fiable ; tous les brins de fil conduisent le courant (contact électrique optimal entre tous les fils de cuivre dans le noyau et la borne où l’extrémité est fixée)
- Pas d’effilochage des brins de fil. Ceci est particulièrement crucial pour les petits fils ou les fils où le boîtier est retiré fréquemment
- Pas d’étalement des brins de fil après qu’un fil est serré dans un bornier ou une autre pièce
- Pas de rupture des brins de fil en cas de flexion ou de tension
- Pas de contacts indésirables dans la borne, ce qui évite les courts-circuits
- Entrée de fil facile, en particulier pour les fils de calibre relativement petit (par exemple, 26 à 18 AWG)
Un embout de câble est différent d’une cosse électrique. Les cosses électriques relient les câbles, de manière sécurisée, à d’autres câbles ou dispositifs pour établir une connexion électrique entre certaines extrémités. Les embouts de câbles sont utilisés pour les câbles qui atteignent une extrémité (pensez aux bornes à vis, comme un bornier). Ainsi, un embout de câble est adapté pour un contact électrique optimal autour des applications où la propagation de brins de fil ouverts peut causer des problèmes.
Les embouts de câbles sont utilisés, par exemple, dans les armoires de commande, les bornes à vis et à ressort, les unités de commande, les unités fonctionnelles ou les connecteurs sur rail et à bornes.
Comment fonctionnent les embouts de câbles?
Un embout de câble est placé sur l’extrémité d’un câble dénudé. L’embout de câble est ensuite serti sur le câble à l’aide d’une pince à embout de câble (avec les bons réglages). La pince fait rétrécir le tube. Ensuite, vous pouvez monter le produit final sur, par exemple, une borne à vis ou à ressort.
Avec et sans collerette isolante
WKK fournit des embouts de câbles non isolés et isolés. Les embout de câble isolés ont une collerette isolante en polypropylène. Le manchon présente plusieurs avantages, notamment le fait que l’extrémité du câble peut être facilement insérée. De plus, la collerette peut fournir une isolation supplémentaire pour les parties sous tension d’un point d’extrémité (borne) auquel la veine est attachée.
Le choix final pour les embouts de câbles isolés ou non isolés dépend de votre application spécifique. Si vous n’êtes pas sûr de la version adaptée à vos applications, contactez l’un de nos conseillers. Nous sommes heureux de vous servir.
Vous choisissez des embouts de câbles doubles lorsque vous avez affaire à deux extrémités de câble que vous souhaitez sertir dans une seule embout. Les embouts de câble jumelés ont une collerette isolante et sont donc isolés.
Dimensions, qualité et couleurs
Les embouts de câbles sont disponibles en plusieurs tailles. Les tailles correspondent à certaines couleurs dans la gamme des embouts de câble isolés. WKK a des embouts de câble de 26 AWG (0,14 mm2) à 1 AWG (50 mm2).
WKK attache une grande importance à la qualité de ses produits. C’est pourquoi nos embouts de câble sont conformes aux normes DIN 46228/1 ou DIN 46228/4.
Pince et assortiments pour embouts de câbles
WKK fournit également une pinces pour embouts de câbles et divers assortiments. La pince convient aussi bien aux embouts de câble non isolés qu’aux embouts isolés de 0,5 à 2,5 mm2. Deux boîtes d’assortiment sont proposés: 400 et 900 pièces.
Conseils personnalisés
Vous avez besoin de conseils personnalisés? Ou vous avez d’autres questions? Veuillez contacter nos conseillers. Nous aimons réfléchir avec vous pour choisir les bons articles.
